Groupe d'alimentation électrique au sol AFSG-1 (ARC)
Ground Power Unit AFSG-1 (RCAF)
Saint-Hubert, QC :
Automne 2021 - Automne 2022 - Hiver 2023 - Automne 2023 - Hiver 2024 - Automne 2024
RETOUR À L'INDEX DES PHOTOS - BACK TO THE PICTURE INDEX
Session automne 2021 :

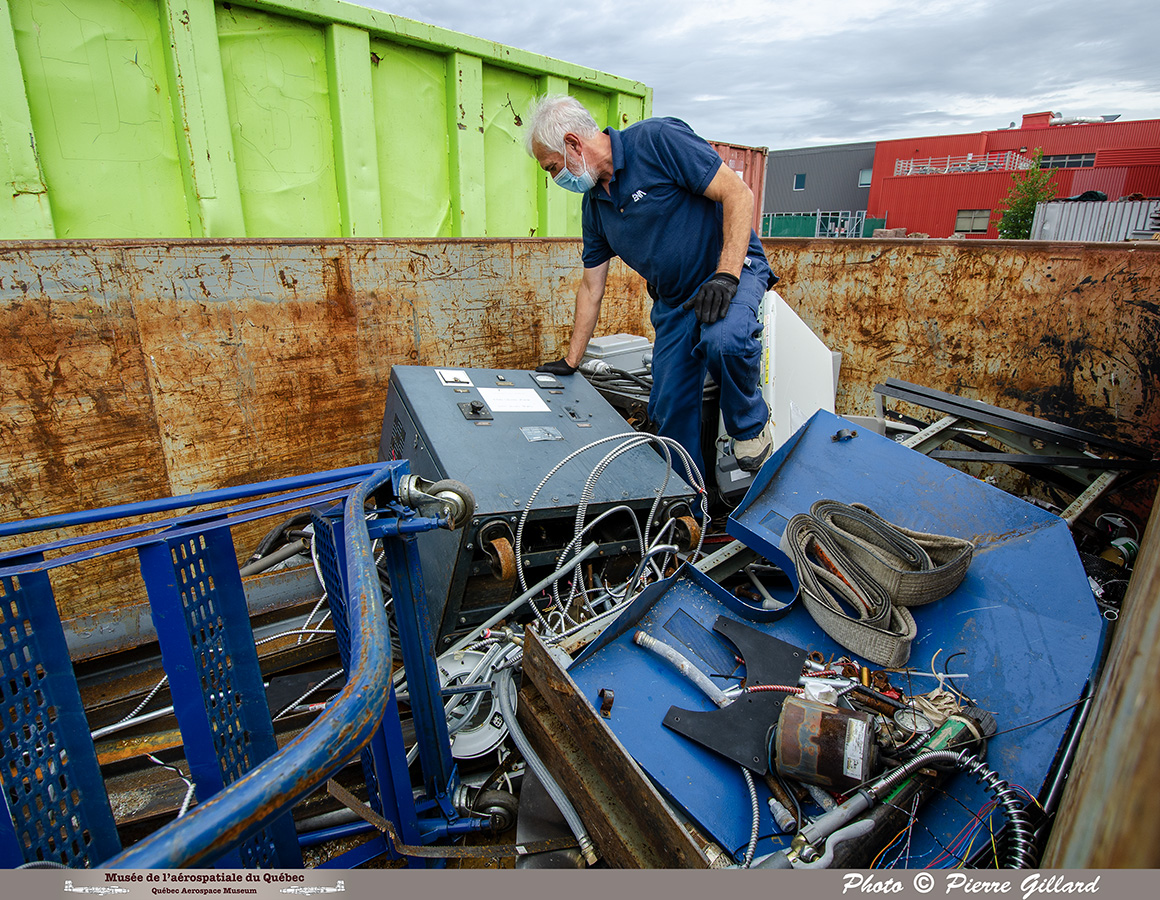

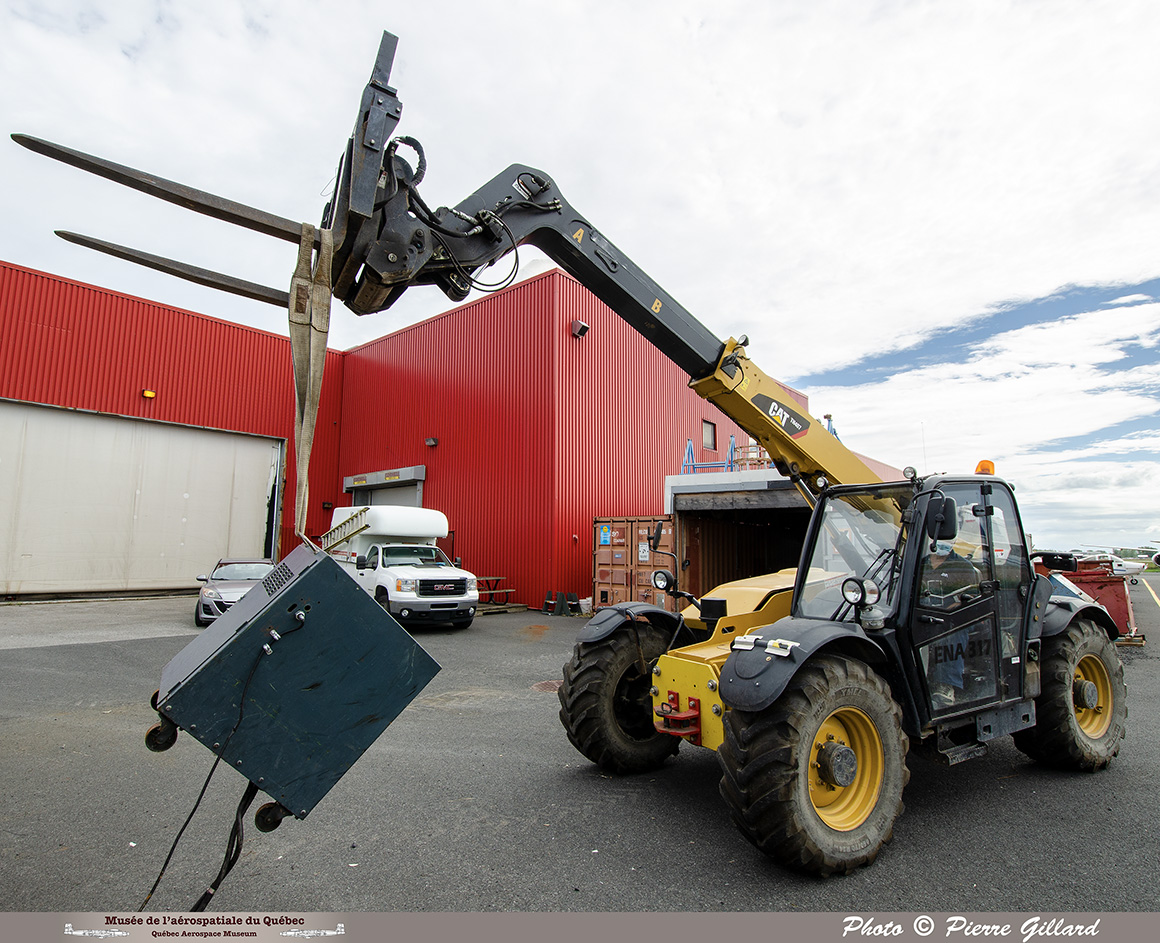

| Récupération du "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne dans la benne de recyclage de École nationale d'aérotechnique - Musée de l’aérospatiale du Québec - Saint-Hubert, QC - CYHU - 22-09-2021. |
| Récupération du "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne dans la benne de recyclage de École nationale d'aérotechnique - Musée de l’aérospatiale du Québec - Saint-Hubert, QC - CYHU - 22-09-2021. |
| Récupération du "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne dans la benne de recyclage de École nationale d'aérotechnique - Musée de l’aérospatiale du Québec - Saint-Hubert, QC - CYHU - 22-09-2021. |
| Récupération du "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne à École nationale d'aérotechnique - Musée de l’aérospatiale du Québec - Saint-Hubert, QC - CYHU - 22-09-2021. |
| Récupération du "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne à École nationale d'aérotechnique - Musée de l’aérospatiale du Québec - Saint-Hubert, QC - CYHU - 22-09-2021. |
| Récupération du "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne à École nationale d'aérotechnique - Musée de l’aérospatiale du Québec - Saint-Hubert, QC - CYHU - 22-09-2021. |
| Récupération du "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne à École nationale d'aérotechnique - Musée de l’aérospatiale du Québec - Saint-Hubert, QC - CYHU - 22-09-2021. |
| Récupération du "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne à École nationale d'aérotechnique - Musée de l’aérospatiale du Québec - Saint-Hubert, QC - CYHU - 22-09-2021. |
| Récupération du "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne à École nationale d'aérotechnique - Musée de l’aérospatiale du Québec - Saint-Hubert, QC - CYHU - 22-09-2021. |
| Récupération du "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne à École nationale d'aérotechnique - Musée de l’aérospatiale du Québec - Saint-Hubert, QC - CYHU - 22-09-2021. |
| Récupération du "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne à École nationale d'aérotechnique - Musée de l’aérospatiale du Québec - Saint-Hubert, QC - CYHU - 22-09-2021. |
Session automne 2022 :
| Groupes de parc "Mobile Electrical Power Plant MMG-1A" de la U.S. Navy et "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne - Musée de l'aérospatiale du Québec - Saint-Hubert, QC - CYHU - 08-09-2022. |

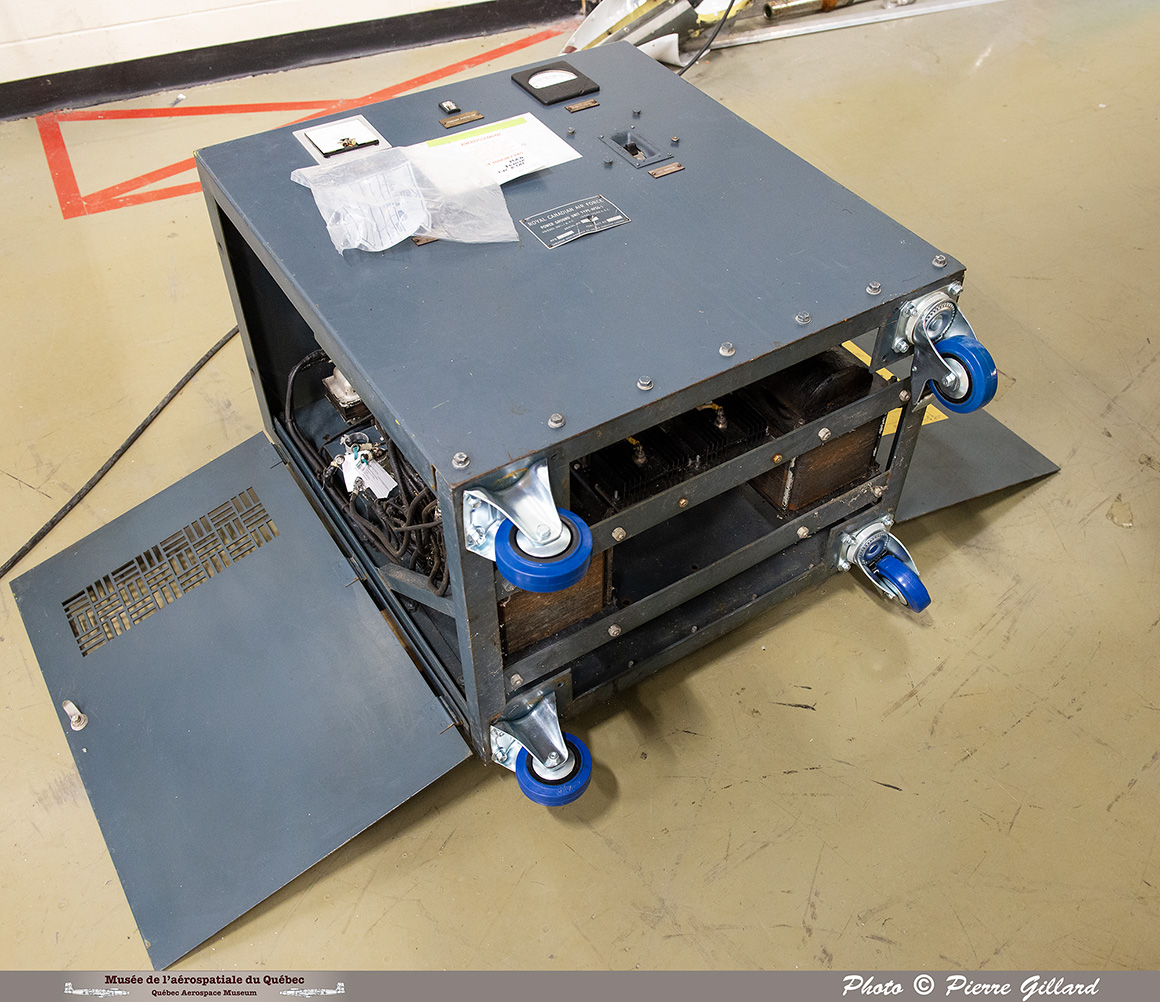

| Inspection du "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne - Musée de l’aérospatiale du Québec - Saint-Hubert, QC - CYHU - 08-09-2022. |
| Inspection du "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne - Musée de l’aérospatiale du Québec - Saint-Hubert, QC - CYHU - 08-09-2022. |
| Inspection du "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne - Musée de l’aérospatiale du Québec - Saint-Hubert, QC - CYHU - 08-09-2022. |
| Inspection du "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne - Musée de l’aérospatiale du Québec - Saint-Hubert, QC - CYHU - 08-09-2022. |
| Inspection du "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne - Musée de l’aérospatiale du Québec - Saint-Hubert, QC - CYHU - 08-09-2022. |
| Inspection du "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne - Musée de l’aérospatiale du Québec - Saint-Hubert, QC - CYHU - 08-09-2022. |
| Inspection du "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne - Musée de l’aérospatiale du Québec - Saint-Hubert, QC - CYHU - 08-09-2022. |
| Inspection du "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne - Musée de l’aérospatiale du Québec - Saint-Hubert, QC - CYHU - 08-09-2022. |
| Inspection du "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne - Musée de l’aérospatiale du Québec - Saint-Hubert, QC - CYHU - 08-09-2022. |
| Inspection du "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne - Musée de l’aérospatiale du Québec - Saint-Hubert, QC - CYHU - 08-09-2022. |
| Étudiants du groupe "Électro-ÉNA" de l’École nationale d’aérotechnique travaillant sur le groupe de parc "Ground Power Unit Type AFSG-1" de l’Aviation royale canadienne - Musée de l’aérospatiale du Québec - Saint-Hubert, QC - CYHU - 14-09-2022. |
| Étudiants du groupe "Électro-ÉNA" de l’École nationale d’aérotechnique travaillant sur le groupe de parc "Ground Power Unit Type AFSG-1" de l’Aviation royale canadienne - Musée de l’aérospatiale du Québec - Saint-Hubert, QC - CYHU - 14-09-2022. |
| Étudiants du groupe "Électro-ÉNA" de l’École nationale d’aérotechnique travaillant sur le groupe de parc "Ground Power Unit Type AFSG-1" de l’Aviation royale canadienne - Musée de l’aérospatiale du Québec - Saint-Hubert, QC - CYHU - 14-09-2022. |
| Étudiants du groupe "Électro-ÉNA" de l’École nationale d’aérotechnique travaillant sur le groupe de parc "Ground Power Unit Type AFSG-1" de l’Aviation royale canadienne - Musée de l’aérospatiale du Québec - Saint-Hubert, QC - CYHU - 14-09-2022. |
| Étudiants du groupe "Électro-ÉNA" de l’École nationale d’aérotechnique travaillant sur le groupe de parc "Ground Power Unit Type AFSG-1" de l’Aviation royale canadienne - Musée de l’aérospatiale du Québec - Saint-Hubert, QC - CYHU - 14-09-2022. |
| Étudiant du groupe "Électro-ÉNA" de l’École nationale d’aérotechnique travaillant sur le groupe de parc "Ground Power Unit Type AFSG-1" de l’Aviation royale canadienne - Musée de l’aérospatiale du Québec - Saint-Hubert, QC - CYHU - 05-10-2022. |
| Préparation des quatre longueurs de câble AWG 4 pour les sorties DC du groupe de parc "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne - Musée de l'aérospatiale du Québec - Saint-Hubert, QC - CYHU - 19-10-2022. |
| Étudiant du groupe "Électro-ÉNA" dénudant un câble AWG 4 pour les sorties DC du groupe de parc "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne - Musée de l'aérospatiale du Québec - Saint-Hubert, QC - CYHU - 19-10-2022. |
| Le professeur Jean-François Daigle et deux étudiants du groupe "Électro-ÉNA" soudant un câble AWG 4 sur un contact du groupe de parc "Ground Power Unit Type AFSG-1" de l’Aviation royale canadienne — Musée de l’aérospatiale du Québec - Saint-Hubert, QC - CYHU - 19-10-2022.td> |
| Deux étudiants du groupe "Électro-ÉNA" préparant la soudure d'un câble AWG 4 sur un contact du groupe de parc "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne - Musée de l'aérospatiale du Québec - Saint-Hubert, QC - CYHU - 19-10-2022. |
| Sur un hélicoptère AS350D AStar de l’ÉNA, essai mécanique d’un connecteur DC du groupe de parc "Ground Power Unit Type AFSG-1" de l’Aviation royale canadienne - Musée de l’aérospatiale du Québec - Saint-Hubert, QC - CYHU - 19-10-2022. |
| Sur un hélicoptère AS350D AStar de l’ÉNA, essai mécanique d’un connecteur DC du groupe de parc "Ground Power Unit Type AFSG-1" de l’Aviation royale canadienne - Musée de l’aérospatiale du Québec - Saint-Hubert, QC - CYHU - 19-10-2022. |
| Préparation en vue du changement des roulettes du groupe de parc "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne - Musée de l'aérospatiale du Québec - Saint-Hubert, QC - CYHU - 02-11-2022. |
| Étudiants du groupe Électro-ÉNA de l’École nationale d’aérotechnique effectuant le changement des roulettes du groupe de parc "Ground Power Unit Type AFSG-1" de l’Aviation royale canadienne — Musée de l’aérospatiale du Québec - Saint-Hubert, QC - CYHU - 02-11-2022. |
| Étudiants du groupe Électro-ÉNA de l’École nationale d’aérotechnique effectuant le changement des roulettes du groupe de parc "Ground Power Unit Type AFSG-1" de l’Aviation royale canadienne — Musée de l’aérospatiale du Québec - Saint-Hubert, QC - CYHU - 02-11-2022. |
| Étudiants du groupe Électro-ÉNA de l’École nationale d’aérotechnique effectuant le changement des roulettes du groupe de parc "Ground Power Unit Type AFSG-1" de l’Aviation royale canadienne — Musée de l’aérospatiale du Québec - Saint-Hubert, QC - CYHU - 02-11-2022. |
| Étudiants du groupe Électro-ÉNA de l’École nationale d’aérotechnique effectuant le changement des roulettes du groupe de parc "Ground Power Unit Type AFSG-1" de l’Aviation royale canadienne — Musée de l’aérospatiale du Québec - Saint-Hubert, QC - CYHU - 02-11-2022. |
| Étudiants du groupe Électro-ÉNA de l’École nationale d’aérotechnique effectuant le changement des roulettes du groupe de parc "Ground Power Unit Type AFSG-1" de l’Aviation royale canadienne — Musée de l’aérospatiale du Québec - Saint-Hubert, QC - CYHU - 02-11-2022. |
| Étudiants du groupe Électro-ÉNA de l’École nationale d’aérotechnique effectuant le changement des roulettes du groupe de parc "Ground Power Unit Type AFSG-1" de l’Aviation royale canadienne — Musée de l’aérospatiale du Québec - Saint-Hubert, QC - CYHU - 02-11-2022. |
| Les nouvelles roulettes ont été installées sur le groupe de parc "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne - Musée de l'aérospatiale du Québec - Saint-Hubert, QC - CYHU - 02-11-2022. |
| Étudiants du groupe Électro-ÉNA de l’École nationale d’aérotechnique attachant les câbles de sortie du groupe de parc "Ground Power Unit Type AFSG-1" de l’Aviation royale canadienne — Musée de l’aérospatiale du Québec - Saint-Hubert, QC - CYHU - 09-11-2022. |
| Étudiants du groupe Électro-ÉNA de l’École nationale d’aérotechnique attachant les câbles de sortie du groupe de parc "Ground Power Unit Type AFSG-1" de l’Aviation royale canadienne — Musée de l’aérospatiale du Québec - Saint-Hubert, QC - CYHU - 09-11-2022. |
| Étudiants du groupe Électro-ÉNA de l’École nationale d’aérotechnique attachant les câbles de sortie du groupe de parc "Ground Power Unit Type AFSG-1" de l’Aviation royale canadienne — Musée de l’aérospatiale du Québec - Saint-Hubert, QC - CYHU - 09-11-2022. |
| Deux fusibles de 50 A servant à la protection du circuit 24 V ont remplacé ceux non réglementaires de 60 A qui étaient présents lors de l'acquisition du groupe de parc "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne - Musée de l'aérospatiale du Québec - Saint-Hubert, QC - CYHU - 09-11-2022.td> |
| Fusibles de 100 A et de 50 A servant à la protection des circuits 12 V et 24 V du groupe de parc "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne - Musée de l'aérospatiale du Québec - Saint-Hubert, QC - CYHU - 09-11-2022. |
| Un condensateur de 22.000 uF remplaçant un groupe de huit anciens condensateurs supposés de 2.000 uF chacun dans le circuit électrique du groupe de parc "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne - Musée de l'aérospatiale du Québec - Saint-Hubert, QC - CYHU - 23-11-2022. |
| Un condensateur de 22.000 uF remplaçant un groupe de huit anciens condensateurs supposés de 2.000 uF chacun dans le circuit électrique du groupe de parc "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne - Musée de l'aérospatiale du Québec - Saint-Hubert, QC - CYHU - 23-11-2022. |
| Pinces à sertir et cosses pour connecter les nouveaux condensateurs dans le circuit électrique du groupe de parc "Ground Power Unit Type AFSG-1" de l’Aviation royale canadienne — Musée de l’aérospatiale du Québec - Saint-Hubert, QC - CYHU - 23-11-2022. |
| Étudiant du groupe "Électro-ÉNA" préparant les fils devant se connecter aux nouveaux condensateurs dans le circuit électrique du groupe de parc "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne - Musée de l'aérospatiale du Québec - Saint-Hubert, QC - CYHU - 23-11-2022. |
| Un nouveau condensateur de 22.000 uF est connecté au circuit électrique du groupe de parc "Ground Power Unit Type AFSG-1" de l’Aviation royale canadienne — Musée de l’aérospatiale du Québec - Saint-Hubert, QC - CYHU - 23-11-2022. |
| Étudiants du groupe "Électro-ÉNA" de l’École nationale d’aérotechnique déplaçant le groupe de parc "Ground Power Unit Type AFSG-1" de l’Aviation royale canadienne en vue de son premier test sous tension — Musée de l’aérospatiale du Québec - Saint-Hubert, QC - CYHU - 07-12-2022. |
| "Premier essai sous tension du groupe de parc "Ground Power Unit Type AFSG-1" de l’Aviation royale canadienne - Musée de l’aérospatiale du Québec - Saint-Hubert, QC - CYHU - 07-12-2022. |
| "Premier essai sous tension du groupe de parc "Ground Power Unit Type AFSG-1" de l’Aviation royale canadienne - Musée de l’aérospatiale du Québec - Saint-Hubert, QC - CYHU - 07-12-2022. |
| Étudiants du groupe "Électro-ÉNA" de l’École nationale d’aérotechnique bien fiers de leur travail de remise en état de fonctionnement du groupe de parc "Ground Power Unit Type AFSG-1" de l’Aviation royale canadienne lors du premier test sous tension — Musée de l’aérospatiale du Québec - Saint-Hubert, QC - CYHU - 07-12-2022. |
| Étudiants du groupe "Électro-ÉNA" de l’École nationale d’aérotechnique bien fiers de leur travail de remise en état de fonctionnement du groupe de parc "Ground Power Unit Type AFSG-1" de l’Aviation royale canadienne lors du premier test sous tension — Musée de l’aérospatiale du Québec - Saint-Hubert, QC - CYHU - 07-12-2022. |
Session hiver 2023 :
| Un étudiant du groupe "Avionique" (ex-Électro-ÉNA) de l’École nationale d’aérotechnique démontant l’ancien ampèremètre du groupe de parc "Ground Power Unit Type AFSG-1" de l’Aviation royale canadienne - Musée de l’aérospatiale du Québec - Saint-Hubert, QC - CYHU - 15-02-2023. |
| Deux étudiants du groupe "Avionique" de l'École nationale d'aérotechnique démontant le shunt de l'ampèremètre du groupe de parc "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne - Musée de l'aérospatiale du Québec - Saint-Hubert, QC - CYHU - 15-02-2023. |
| Deux étudiants du groupe "Avionique" de l'École nationale d'aérotechnique démontant le shunt de l'ampèremètre du groupe de parc "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne - Musée de l'aérospatiale du Québec - Saint-Hubert, QC - CYHU - 15-02-2023. |
| Un étudiant du groupe "Avionique" de l'École nationale d'aérotechnique installant le nouvel ampèremètre du groupe de parc "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne - Musée de l'aérospatiale du Québec - Saint-Hubert, QC - CYHU - 29-03-2023. |
| Nouvel ampèremètre installé sur le groupe de parc "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne - Musée de l'aérospatiale du Québec - Saint-Hubert, QC - CYHU - 29-03-2023. |
| Nouveau shunt pour l'ampèremètre du groupe de parc "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne - Musée de l'aérospatiale du Québec - Saint-Hubert, QC - CYHU - 18-04-2023. |
Session automne 2023 :
| Les étudiants du groupe "Avionique" de l'École nationale d'aérotechnique évaluent les travaux restant à effectuer sur le groupe de parc "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne - Musée de l'aérospatiale du Québec - Saint-Hubert, QC - CYHU - 13-09-2023. |
| À la recherche d’un FOD dans le groupe de parc "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne - Musée de l'aérospatiale du Québec - Saint-Hubert, QC - CYHU - 27-09-2023. |
| À la recherche d’un FOD dans le groupe de parc "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne - Musée de l'aérospatiale du Québec - Saint-Hubert, QC - CYHU - 27-09-2023. |
| À la recherche d’un FOD dans le groupe de parc "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne - Musée de l'aérospatiale du Québec - Saint-Hubert, QC - CYHU - 27-09-2023. |
| À la recherche d’un FOD dans le groupe de parc "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne - Musée de l'aérospatiale du Québec - Saint-Hubert, QC - CYHU - 27-09-2023. |
| Installation du shunt de l’ampèremètre dans le groupe de parc "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne - Musée de l'aérospatiale du Québec - Saint-Hubert, QC - CYHU - 27-09-2023. |
| Installation du shunt de l’ampèremètre dans le groupe de parc "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne - Musée de l'aérospatiale du Québec - Saint-Hubert, QC - CYHU - 27-09-2023. |
| Avec le logiciel CATIA, un étudiant du programme de Techniques en génie aérospatial, membre du groupe étudiant "Avionique", dessine une pièce qui servira de support aux câbles de sortie du groupe de parc "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne - Musée de l'aérospatiale du Québec - Saint-Hubert, QC - CYHU - 01-11-2023. |
| Avec le logiciel CATIA, un étudiant du programme de Techniques en génie aérospatial, membre du groupe étudiant "Avionique", dessine une pièce qui servira de support aux câbles de sortie du groupe de parc "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne - Musée de l'aérospatiale du Québec - Saint-Hubert, QC - CYHU - 01-11-2023. |
| Installation du témoin 120V sur le groupe de parc "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne - Musée de l'aérospatiale du Québec - Saint-Hubert, QC - CYHU - 01-11-2023. |
| Installation de nouvelles cosses pour l'ampèremètre sur le groupe de parc "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne - Musée de l'aérospatiale du Québec - Saint-Hubert, QC - CYHU - 15-11-2023. |
| Installation de nouvelles cosses pour l'ampèremètre sur le groupe de parc "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne - Musée de l'aérospatiale du Québec - Saint-Hubert, QC - CYHU - 15-11-2023. |
| Installation de nouvelles cosses pour l'ampèremètre sur le groupe de parc "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne - Musée de l'aérospatiale du Québec - Saint-Hubert, QC - CYHU - 15-11-2023. |
| Installation de nouvelles cosses pour l'ampèremètre sur le groupe de parc "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne - Musée de l'aérospatiale du Québec - Saint-Hubert, QC - CYHU - 15-11-2023. |
| Préparation en vue de l'installation de cosses sur des câbles de puissance du groupe de parc "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne - Musée de l'aérospatiale du Québec - Saint-Hubert, QC - CYHU - 06-12-2023.td> |
| Montage des câbles de puissance 28 VDC du groupe de parc "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne - Musée de l'aérospatiale du Québec - Saint-Hubert, QC - CYHU - 06-12-2023. |
| Montage des câbles de puissance 28 VDC du groupe de parc "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne - Musée de l'aérospatiale du Québec - Saint-Hubert, QC - CYHU - 06-12-2023. |
| Activité étudiante du MAQ du mercredi midi à l’ÉNA : remise en état du système radio du Cessna 170B C-FNNY ainsi que du groupe de parc "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne - Musée de l'aérospatiale du Québec - Saint-Hubert, QC - CYHU - 06-12-2023. |
| Nouveau condensateur semblable à ceux installés dans le groupe de parc "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne - Musée de l'aérospatiale du Québec - Saint-Hubert, QC - CYHU - 06-12-2023. |
Session hiver 2024 :
| Deux étudiants du groupe « Avionique » de l'ÉNA installent une batterie de condensateurs sur le groupe de parc "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne - Musée de l'aérospatiale du Québec - Saint-Hubert, QC - CYHU - 28-02-2024. |
| Montage des câbles de pontage des condensateurs du groupe de parc "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne par les étudiants du groupe « Avionique » de l’ÉNA - Musée de l'aérospatiale du Québec - Saint-Hubert, QC - CYHU - 06-03-2024. |
| Montage des câbles de pontage des condensateurs du groupe de parc "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne par les étudiants du groupe « Avionique » de l’ÉNA - Musée de l'aérospatiale du Québec - Saint-Hubert, QC - CYHU - 06-03-2024. |
| Montage des câbles de pontage des condensateurs du groupe de parc "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne par les étudiants du groupe « Avionique » de l’ÉNA - Musée de l'aérospatiale du Québec - Saint-Hubert, QC - CYHU - 06-03-2024. |
| Montage des câbles de pontage des condensateurs du groupe de parc "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne par les étudiants du groupe « Avionique » de l’ÉNA - Musée de l'aérospatiale du Québec - Saint-Hubert, QC - CYHU - 06-03-2024. |
| Montage des câbles de pontage des condensateurs du groupe de parc "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne par les étudiants du groupe « Avionique » de l’ÉNA - Musée de l'aérospatiale du Québec - Saint-Hubert, QC - CYHU - 06-03-2024. |
| Montage des câbles de pontage des condensateurs du groupe de parc "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne par les étudiants du groupe « Avionique » de l’ÉNA - Musée de l'aérospatiale du Québec - Saint-Hubert, QC - CYHU - 06-03-2024. |
| Montage des câbles de pontage des condensateurs du groupe de parc "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne par les étudiants du groupe « Avionique » de l’ÉNA - Musée de l'aérospatiale du Québec - Saint-Hubert, QC - CYHU - 20-03-2024. |
| Montage des câbles de pontage des condensateurs du groupe de parc "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne par les étudiants du groupe « Avionique » de l’ÉNA - Musée de l'aérospatiale du Québec - Saint-Hubert, QC - CYHU - 20-03-2024. |
| Montage des câbles de pontage des condensateurs du groupe de parc "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne par les étudiants du groupe « Avionique » de l’ÉNA - Musée de l'aérospatiale du Québec - Saint-Hubert, QC - CYHU - 20-03-2024. |
| Branchement de la prise de parc du groupe d’alimentation électrique "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne sur un Cessna 421 par un étudiant du groupe « Avionique » de l’ÉNA - Musée de l'aérospatiale du Québec - Saint-Hubert, QC - CYHU - 20-03-2024. |
| Un simulateur de système électrique d'aéronef est branché comme charge au groupe d’alimentation électrique "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne sur un Cessna 421 par un étudiant du groupe « Avionique » de l’ÉNA - Musée de l'aérospatiale du Québec - Saint-Hubert, QC - CYHU - 10-04-2024. |
| Les étudiants du groupe « Avionique » de l’ÉNA recherchent la cause d’un dysfonctionnement d’une partie du circuit du groupe d’alimentation électrique "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne - Musée de l'aérospatiale du Québec - Saint-Hubert, QC - CYHU - 10-04-2024. |
| La réalisation de la plaque-support des câbles de sortie du groupe d’alimentation électrique "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne est maintenant achevée - Musée de l'aérospatiale du Québec - Saint-Hubert, QC - CYHU - 10-04-2024. |
| La plaque-support des câbles de sortie du groupe d’alimentation électrique "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne est installée. Étant parfaitement ajustée, elle peut maintenant aller en peinture - Musée de l'aérospatiale du Québec - Saint-Hubert, QC - CYHU - 10-04-2024. |
| Alexis Lemieux, étudiant du programme de Techniques en génie aérospatial à l'ÉNA et membre du groupe « Avionique », a conçu et réalisé la plaque-support des câbles de sortie du groupe d’alimentation électrique "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne - Musée de l'aérospatiale du Québec - Saint-Hubert, QC - CYHU - 10-04-2024. |
| Les étudiants du groupe « Avionique » de l’ÉNA recherchent la cause d’un dysfonctionnement d’une partie du circuit du groupe d’alimentation électrique "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne - Musée de l'aérospatiale du Québec - Saint-Hubert, QC - CYHU - 10-04-2024. |
| Les étudiants du groupe « Avionique » de l’ÉNA recherchent la cause d’un dysfonctionnement d’une partie du circuit du groupe d’alimentation électrique "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne - Musée de l'aérospatiale du Québec - Saint-Hubert, QC - CYHU - 10-04-2024. |
| La cause d’un dysfonctionnement d’une partie du circuit du groupe d’alimentation électrique "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne a probablement été trouvée - Musée de l'aérospatiale du Québec - Saint-Hubert, QC - CYHU - 10-04-2024. |
| La cause d’un dysfonctionnement d’une partie du circuit du groupe d’alimentation électrique "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne a probablement été trouvée - Musée de l'aérospatiale du Québec - Saint-Hubert, QC - CYHU - 10-04-2024. |
| Les étudiants du groupe « Avionique » de l’ÉNA, sous la supervision du professeur Martin Leduc, réparent le module de redressement à diodes du groupe d’alimentation électrique "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne et préparent deux câbles d’adaptation 20 ampères pour l’alimentation de l’appareil - Musée de l'aérospatiale du Québec - Saint-Hubert, QC - CYHU - 01-05–2024. |
| Les étudiants du groupe « Avionique » de l’ÉNA préparent deux câbles d’adaptation 20 ampères pour l’alimentation du groupe d’alimentation électrique "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne - Musée de l'aérospatiale du Québec - Saint-Hubert, QC - CYHU - 01-05-2024. |
| Un étudiant du groupe « Avionique » de l’ÉNA, sous la supervision du professeur Martin Leduc, répare le module de redressement à diodes du groupe d’alimentation électrique "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne - Musée de l'aérospatiale du Québec - Saint-Hubert, QC - CYHU - 01-05-2024. |
| Le module de redressement à diodes du groupe d’alimentation électrique "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne après réparation temporaire (l'ensemble du module va devoir être refait) - Musée de l'aérospatiale du Québec - Saint-Hubert, QC - CYHU - 01-05–2024. |
| Les étudiants du groupe « Avionique » de l’ÉNA préparent deux câbles d’adaptation 20 ampères pour l’alimentation du groupe d’alimentation électrique "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne - Musée de l'aérospatiale du Québec - Saint-Hubert, QC - CYHU - 08-05–2024. |
| Les étudiants du groupe « Avionique » de l’ÉNA préparent deux câbles d’adaptation 20 ampères pour l’alimentation du groupe d’alimentation électrique "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne - Musée de l'aérospatiale du Québec - Saint-Hubert, QC - CYHU - 08-05–2024. |
| Les étudiants du groupe « Avionique » de l’ÉNA préparent deux câbles d’adaptation 20 ampères pour l’alimentation du groupe d’alimentation électrique "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne - Musée de l'aérospatiale du Québec - Saint-Hubert, QC - CYHU - 08-05–2024. |
| Un étudiant du groupe « Avionique » de l'ÉNA installe les derniers fils des diodes de redressement du groupe d’alimentation électrique "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne - Musée de l'aérospatiale du Québec - Saint-Hubert, QC - CYHU - 08-05–2024. |
| Les étudiants du groupe « Avionique » de l'ÉNA sont bien fiers après un test concluant faisant suite à la réparation effectuée sur le groupe d’alimentation électrique "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne - Musée de l'aérospatiale du Québec - Saint-Hubert, QC - CYHU - 08-05–2024. |
Session automne 2024 :
| Un étudiant du groupe « Avionique » de l'ÉNA prépare le montage d’attaches sur une plaque support pour les câbles de sortie du groupe d’alimentation électrique "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne - Musée de l'aérospatiale du Québec - Saint-Hubert, QC - CYHU - 25-09–2024. |
| Un étudiant du groupe « Avionique » de l'ÉNA installe la plaque support pour les câbles de sortie sur le groupe d’alimentation électrique "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne - Musée de l'aérospatiale du Québec - Saint-Hubert, QC - CYHU - 25-09–2024. |
| Deux étudiants du groupe « Avionique » de l'ÉNA achèvent le montage de la plaque support pour les câbles de sortie sur le groupe d’alimentation électrique "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne - Musée de l'aérospatiale du Québec - Saint-Hubert, QC - CYHU - 25-09–2024. |
| Interrupteur général et disjoncteur de l’alimentation AC - Groupe d’alimentation électrique "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne - Musée de l'aérospatiale du Québec - Saint-Hubert, QC - CYHU - 06-11–2024. |
| Réglage de l’ajustement de la tension de sortie - Groupe d’alimentation électrique "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne - Musée de l'aérospatiale du Québec - Saint-Hubert, QC - CYHU - 06-11–2024. |
| Ampèremètre de sortie - Groupe d’alimentation électrique "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne - Musée de l'aérospatiale du Québec - Saint-Hubert, QC - CYHU - 06-11–2024. |
| Témoin d’alimentation AC - Groupe d’alimentation électrique "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne - Musée de l'aérospatiale du Québec - Saint-Hubert, QC - CYHU - 06-11–2024. |
| Voltmètre indiquant la tension de sortie - Groupe d’alimentation électrique "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne - Musée de l'aérospatiale du Québec - Saint-Hubert, QC - CYHU - 06-11–2024. |
| Plaque d’identification - Groupe d’alimentation électrique "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne - Musée de l'aérospatiale du Québec - Saint-Hubert, QC - CYHU - 06-11–2024. |
| Condensateurs de filtrage - Groupe d’alimentation électrique "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne - Musée de l'aérospatiale du Québec - Saint-Hubert, QC - CYHU - 06-11–2024. |
| Sélecteur de bobinages de l’ajustement de la tension de sortie - Groupe d’alimentation électrique "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne - Musée de l'aérospatiale du Québec - Saint-Hubert, QC - CYHU - 06-11–2024. |
| Interrupteur-disjoncteur de l’alimentation AC - Groupe d’alimentation électrique "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne - Musée de l'aérospatiale du Québec - Saint-Hubert, QC - CYHU - 06-11–2024. |
| Câblage du panneau de sélection de tensions et des fusibles - Groupe d’alimentation électrique "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne - Musée de l'aérospatiale du Québec - Saint-Hubert, QC - CYHU - 06-11–2024. |
| Panneau de sélection de tensions et des fusibles - Groupe d’alimentation électrique "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne - Musée de l'aérospatiale du Québec - Saint-Hubert, QC - CYHU - 06-11–2024. |
| Panneau de sélection de tensions et des fusibles - Groupe d’alimentation électrique "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne - Musée de l'aérospatiale du Québec - Saint-Hubert, QC - CYHU - 06-11–2024. |
| Fusibles de 100 A de la sortie 14 VDC (12 V) - Groupe d’alimentation électrique "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne - Musée de l'aérospatiale du Québec - Saint-Hubert, QC - CYHU - 06-11–2024. |
| Pontages de la sélection d’alimentation AC - Groupe d’alimentation électrique "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne - Musée de l'aérospatiale du Québec - Saint-Hubert, QC - CYHU - 06-11–2024. |
| Interrupteur-disjoncteur de l’alimentation AC - Groupe d’alimentation électrique "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne - Musée de l'aérospatiale du Québec - Saint-Hubert, QC - CYHU - 06-11–2024. |
| Quelques travaux « cosmétiques » sont réalisés par un étudiant du groupe « Avionique de l’ÉNA sur le groupe d’alimentation électrique "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne - Musée de l'aérospatiale du Québec - Saint-Hubert, QC - CYHU - 13-11–2024. |
| Quelques travaux « cosmétiques » sont réalisés par un étudiant du groupe « Avionique de l’ÉNA sur le groupe d’alimentation électrique "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne - Musée de l'aérospatiale du Québec - Saint-Hubert, QC - CYHU - 13-11–2024. |
| Groupe d’alimentation électrique "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne - Musée de l'aérospatiale du Québec - Saint-Hubert, QC - CYHU - 13-11–2024. |
| Groupe d’alimentation électrique "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne - Musée de l'aérospatiale du Québec - Saint-Hubert, QC - CYHU - 13-11–2024. |
| Groupe d’alimentation électrique "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne - Musée de l'aérospatiale du Québec - Saint-Hubert, QC - CYHU - 13-11–2024. |
| Groupe d’alimentation électrique "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne - Musée de l'aérospatiale du Québec - Saint-Hubert, QC - CYHU - 13-11–2024. |
| Groupe d’alimentation électrique "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne - Musée de l'aérospatiale du Québec - Saint-Hubert, QC - CYHU - 13-11–2024. |
| Dans cadre d’activités au hangar du programme en Techniques d’avionique de l’ÉNA, première utilisation opérationnelle du groupe d’alimentation électrique "Ground Power Unit Type AFSG-1" de l'Aviation royale canadienne - Musée de l'aérospatiale du Québec - Saint-Hubert, QC - CYHU - 19-11–2024. |
